Was sind Rattermarken und warum sind sie problematisch?

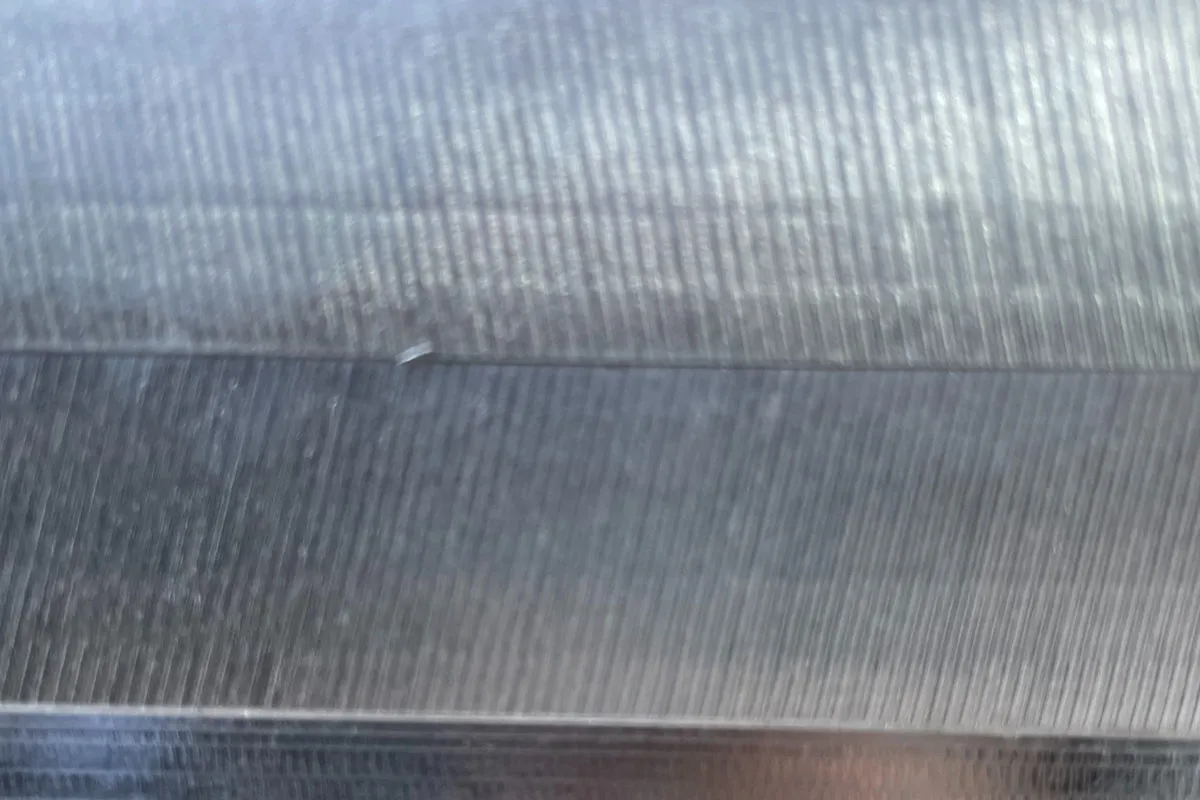

Rattermarken sind wellenf�rmige Muster auf der Bauteiloberfl�che, die durch selbsterregte Schwingungen w�hrend der CNC-Bearbeitung entstehen. Sie sind nicht nur ein optisches Problem � Rattermarken k�nnen die Funktionalit�t, Lebensdauer und Ma�haltigkeit eines Bauteils erheblich beeintr�chtigen.
In der Praxis sind Vibrationen der h�ufigste Grund f�r Nacharbeit und Ausschuss in der CNC-Fertigung. Ein systematisches Verst�ndnis der Ursachen und Gegenma�nahmen spart Zeit, Geld und Material.
Wie entstehen Vibrationen in der CNC-Bearbeitung?
Das Prinzip der Regenerativschwingung
Die h�ufigste Form des Ratterns ist die regenerative Schwingung: Das Werkzeug hinterl�sst bei einer Umdrehung eine Welligkeit auf der Oberfl�che. Bei der n�chsten Umdrehung trifft die Schneide auf diese wellige Oberfl�che, was zu schwankender Spandicke und damit schwankenden Schnittkr�ften f�hrt. Diese Kraftschwankungen verst�rken die Schwingung � ein sich selbst verst�rkender Kreislauf entsteht.
Weitere Vibrationsquellen
- Erzwungene Schwingungen: Durch Unwuchten im Werkzeug, Spindellager-Verschlei� oder externe Ersch�tterungen
- Rattermarken bei Freiformfl�chen: Wechselnde Eingrifsverh�ltnisse bei 3D-Konturen
- Werkst�ckresonanzen: D�nnwandige Bauteile schwingen in ihrer Eigenfrequenz
Die h�ufigsten Ursachen im Detail
1. Werkzeugauskragung zu lang
Je l�nger das Werkzeug aus dem Werkzeughalter ragt, desto geringer ist die dynamische Steifigkeit. Faustregel: Die Auskragung sollte maximal das 4-fache des Werkzeugdurchmessers betragen. Bei L/D > 5 steigt das Ratterrisiko stark an.
2. Unzureichende Werkst�ckspannung
Ein schlecht gespanntes Werkst�ck kann sich unter den Schnittkr�ften bewegen oder schwingen. Besonders kritisch bei d�nnwandigen Teilen und langen, schlanken Werkst�cken. Die Spannung muss so gew�hlt werden, dass sie die dominanten Schnittkr�fte optimal abst�tzt.
3. Falsche Schnittparameter
Die Kombination aus Drehzahl, Vorschub und Zustellung bestimmt ma�geblich, ob Rattern auftritt. Nicht immer ist die konservativere Wahl die bessere � manchmal hilft eine h�here Drehzahl, um in einen stabilen Bereich zu gelangen.
4. Werkzeugverschlei�
Abgenutzte Werkzeuge und Beschichtungen erh�hen die Schnittkr�fte und damit das Vibrationsrisiko. Regelm��iger Werkzeugwechsel ist auch aus Vibrationssicht wichtig.
Systematische Gegenma�nahmen
Schnittparameter optimieren
Die einfachste Ma�nahme ist die Anpassung der Schnittparameter:
- Drehzahl �ndern: Oft reicht eine �nderung um 10-15%, um stabile Bereiche zu finden
- Zustellung reduzieren: Geringere radiale oder axiale Zustellung senkt die Schnittkr�fte
- Vorschub pro Zahn erh�hen: Kontraintuitiv, aber ein h�herer Vorschub kann die Spandicke stabilisieren
Werkzeug und Aufspannung verbessern
- K�rzestm�gliche Werkzeugauskragung verwenden
- Hochpr�zise Werkzeughalter (Schrumpf- oder Hydrodehn-Spannfutter) f�r besseren Rundlauf
- Werkst�ckspannung verst�rken oder St�tzlager einsetzen
- Bei langen Werkzeugen: Schwingungsged�mpfte Bohrstangen verwenden
Stabilit�tsdiagramme (Stability Lobe Diagrams)
Fortgeschrittene Anwender nutzen Stabilit�tsdiagramme, die die stabilen und instabilen Drehzahl-Zustellungs-Kombinationen visualisieren. Diese Diagramme zeigen, dass bei bestimmten Drehzahlen deutlich h�here Zustellungen m�glich sind � sogenannte "Sweet Spots". Das Ergebnis: H�here Produktivit�t bei besserer Oberfl�chenqualit�t.
Auswirkungen auf die Oberfl�chenqualit�t
Vibrationen beeinflussen die Oberfl�che auf mehreren Ebenen:
- Rauheit (Ra/Rz): Rattermarken k�nnen die Rauheitswerte um den Faktor 5-10 verschlechtern
- Welligkeit: Niederfrequente Schwingungen erzeugen wellige Oberfl�chen
- optischer Eindruck: Sichtbare Muster, die besonders bei Hochglanzteilen auffallen
- Funktionalit�t: Bei Dichtfl�chen oder Gleitlagersitzen sind Rattermarken funktionskritisch
Die richtige K�hlschmierstoff-Strategie kann ebenfalls zur Schwingungsd�mpfung beitragen.
H�ufig gestellte Fragen (FAQ)
Wie erkenne ich Rattermarken auf meinem Bauteil?
Rattermarken zeigen sich als regelm��ige, wellenf�rmige Muster auf der Oberfl�che. Sie sind oft mit dem Finger sp�rbar und bei bestimmtem Lichteinfall deutlich sichtbar. Ein typisches Anzeichen w�hrend der Bearbeitung ist ein hochfrequentes, schrilles Ger�usch.
Kann ich Rattermarken nachtr�glich entfernen?
Leichte Rattermarken lassen sich durch Nachschlichten mit feinen Schnitten, Schleifen oder Polieren entfernen. Bei tiefen Rattermarken ist eine erneute Bearbeitung mit optimierten Parametern oft wirtschaftlicher.
Helfen spezielle Fr�ser gegen Rattern?
Ja � Fr�ser mit ungleicher Teilung (variable Zahnteilung) st�ren den Regenerativeffekt und reduzieren das Ratterrisiko deutlich. Auch Fr�ser mit unterschiedlichen Spiralwinkeln sind eine effektive Ma�nahme.
Fazit: Vibrationsfreiheit ist planbar
Rattermarken sind kein unvermeidbares Problem � mit dem richtigen Prozessverst�ndnis, optimierten Parametern und geeigneten Werkzeugen l�sst sich eine perfekte Oberfl�chenqualit�t erreichen.
